多功能光时域反射仪 TLO350 产品概述：

YT-TLO350光时域反射仪是针对FTTx网络而设计的一款多功能测试仪器。本产品集成了OTDR、光功率计、稳定光源、红光源、事件地图、端面检测功能于一体，采用高清触摸彩屏，该产品具有丰富的外部接口，可通过USB接口实现外接U盘、打印机及与PC机数据通信。

多功能光时域反射仪 TLO350 主要特点：

◇ FTTx在线测试（1625nm带滤波器）

◇ 多种测量模式，一键式可以完成测量

◇ 内置大功率红光源，可方便肉眼检测近端光纤线路中的故障点

◇ -5dBm稳定激光源。

◇具有线路光告警功能，**程度地保护仪表光模块

◇ 高清触摸彩屏，大容量锂电池，超长续航

◇ 多种动态范围及波长组合可供选择

◇ 实时测试功能，方便观察光纤实时对接效果

◇ 支持中英文输入，拥有友好的输入界面，完全模拟电脑键盘输入

◇ 自带8GB内存，可存储超过80000条曲线

◇ 配置PC数据分析与仿真软件，可批量处理、生成、打印测试报告

◇ 配备3个USB接口，可进行电脑仿真控制及外接存储设备

◇ 7英寸电容式触摸屏

◇ 7.4V/6.6Ah锂电池，可连续使用8-10小时

◇ 端面检测（x400）-- 可选

◇ IOLM功能

◇ 红光源（VFL）功能

◇ 光功率计（OPM）功能

◇ 稳定光源（VFL）功能

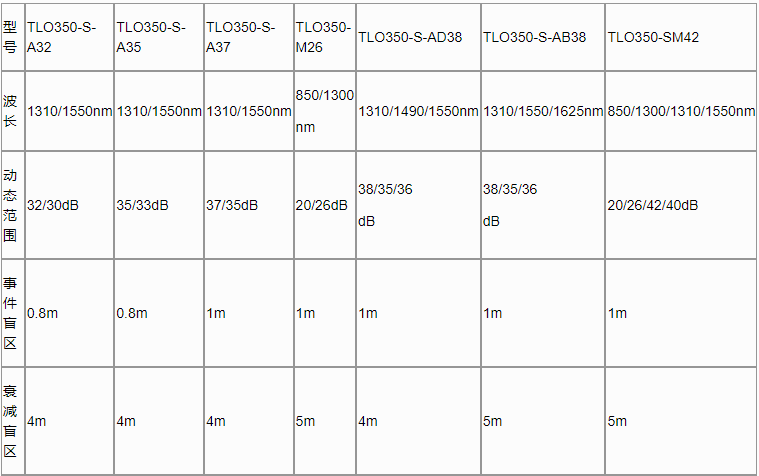

◇ 波长: 1310/1550nm; 850/1300nm; 1310/1550/850/1300nm; 1310/1550/1625nm;

1310/1490/1550nm; 1310/1490/1625nm; 1650nm等

可根据客户要求产生26 / 24dB〜42 / 40db两种波长，三种波长，四种波长。

多功能光时域反射仪 TLO350 技术指标：

测试脉宽：3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

测试范围：500m, 2km, 5km, 10km, 20km, 40km, 80km, 120km, 160km

线性度：≤0.05dB/dB

损耗阈值：0.01dB

损耗分辨率：0.001dB

距离分辨率：0.01m

采样分辨率：*小0.25m

采样点：128,000点

距离**度：±(1m+测试距离×3×10-5+采样分辨率) （不计折射率误差）

红光源：10mw, CW/2Hz

稳定光源：>-5dBm

数据存储：80000条以上测试曲线

接口：3个USB口

显示器：7英寸电容式触摸屏

电池：7.4V/6.6Ah锂电池，可连续使用8-10小时

工作温度：-10℃~+50℃

存储温度：-20℃~+75℃

湿度：≤90%（无冷凝）

尺寸/重量：230×185×70mm / 1.5kg

标配：主机、8.4V电源适配器，锂电池，FC适配器，USB数据线，用户手册，CD，手提包

选配：SC/ST 光纤适配器
